一、配置需求
企业单台路由器无法单点故障后保证正常业务的顺利运行，可以通过配置虚拟路由器冗余协议VRRP实现，单台设备出现故障后可以顺利自动切换，故障恢复后可以顺利回切。分享适合初学者学习网络希望对他们有所帮助，对于大牛专家可以忽略~

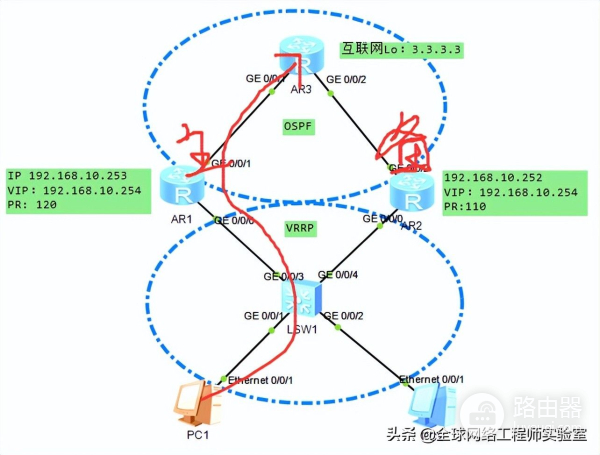

二、配置拓扑
三、配置实现
1、底层OSPF配置实现IP网络互联互通：
R1设备OSPF配置：
ospf 1
area 0.0.0.0
network 10.1.13.0 0.0.0.255
network 192.168.10.0 0.0.0.255
R2设备OSPF配置：
ospf 1
area 0.0.0.0
network 10.1.23.0 0.0.0.255
network 192.168.10.0 0.0.0.255
R3设备OSPF配置：
ospf 1
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 10.1.13.0 0.0.0.255
network 10.1.23.0 0.0.0.255
2、R1 R2设备可以正常学习到R3的环回口Lo0 3.3.3.3的路由
3、VRRP配置如下：
R1设备VRRP配置：
interface GigabitEthernet0/0/0
ip address 192.168.10.253 255.255.255.0 //配置ip地址
vrrp vrid 1 virtual-ip 192.168.10.254 //配置虚拟组VRRP为1 虚拟IP地址为10.254
vrrp vrid 1 priority 120//配置虚拟路由器优先级为120默认为100越大越优
R2设备VRRP配置：
interface GigabitEthernet0/0/0
ip address 192.168.10.252 255.255.255.0//配置IP地址
vrrp vrid 1 virtual-ip 192.168.10.254//配置虚拟组VRRP为1 虚拟IP地址为10.254
vrrp vrid 1 priority 110//配置虚拟路由器优先级为110默认为100越大越优
此时我们可以通过优先级选举出主为R1，备份设备为R2（优先级越大越优）
四、配置测试
1、R1设备查看VRRP主备，R1作为主设备
2、R2设备查看VRRP主备，R2作为备份设备
3、业务测试

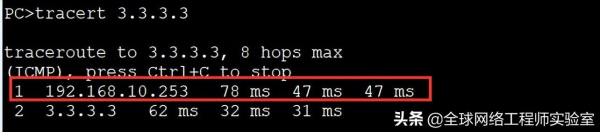

1）、PC1可以访问互联网通过路由跟踪可以查看显示的第一跳为10.253也就是R1设备
2）、我们此时把R1设备的G0/0/1接口down掉，此时我们发现R1还是作为主设备
[AR1-GigabitEthernet0/0/1]shutdown

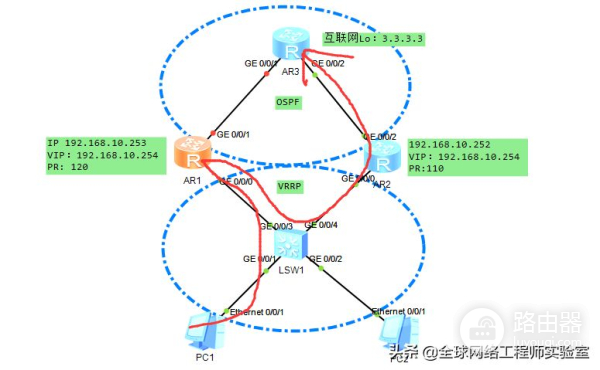

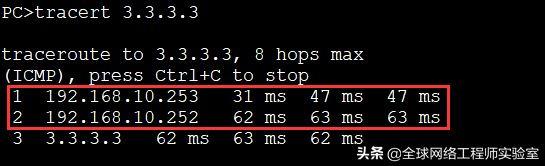

3）、此时业务虽然可以通，出现次优路径：
数据依然走R1设备，通过R2发送到互联网
4）、此时我们再R1设备配置track跟踪当R1的上联口故障后优先级减20变为100
[AR1-GigabitEthernet0/0/0] vrrp vrid 1 track interface GigabitEthernet0/0/1 redu
ced 20 //配置Track跟踪上联线路出现故障减去20，优先级变为100小于110成为备

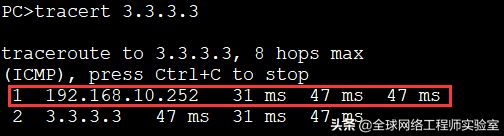

5）、此时业务测试走R2主设备

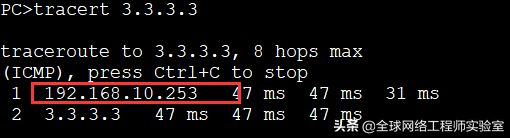

6）、R1上链路恢复后业务回切正常
[AR1-GigabitEthernet0/0/1]undo shutdown
