01 什么是WDS
WDS：无线分散系统（Wireless Distribution System，缩写WDS）指的是一个能让无线局域网中的接入点（Access Point）通过无线方式互相链接的一套系统。
它可以让多个接入点无需传统的有线连接，通过无线方式，即可扩展一个无线网络，从而来扩展无线网络的覆盖范围。
主要（master）路由器：
一个主要路由器通常连接上（有线）以太网，通过有线连接公网的路由器。
中继（Relay）路由器：
一个中继Relay无线路由器，无线客户端通过中继路由器将数据（Data）传送给主要路由器，进行网络访问。
中继无线路由器必须设置和主无线路由器使用相同的信道（Channel）、加密方式（无加密、WEP或WPA2），它们可以设置不同的服务设置标识符（SSID）和密码。
02 实验环境

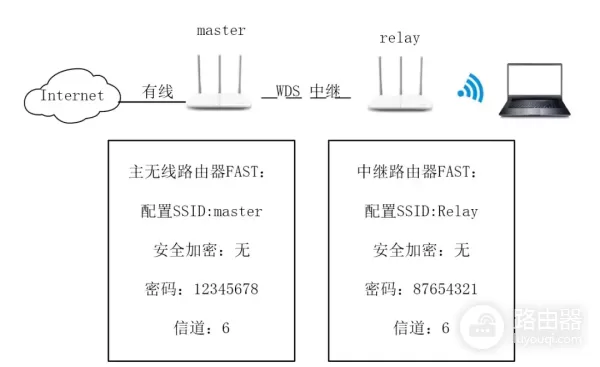

两个FAST无线路由器，一个无线路由器做主master路由器使用，另外一个作为中继Relay路由器使用。master路由器通过有线连接猫，连接外网。
Relay路由器，通过无线使用WDS功能，不通过有线和master进行连接，通过无线桥接来扩展无线信号。

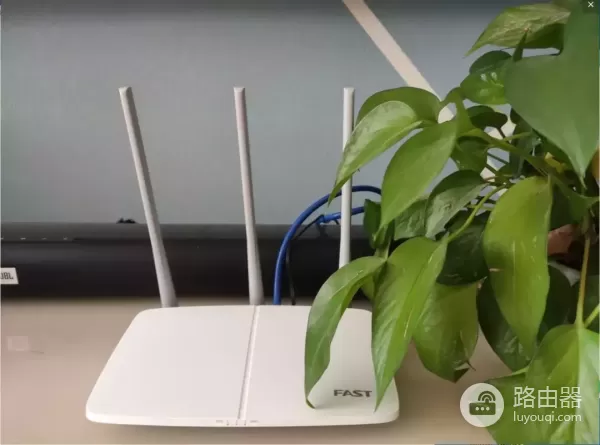

1、主无线路由器上设置上网，将主路由器通过有线连接到网络中，将主路由器放在客厅。

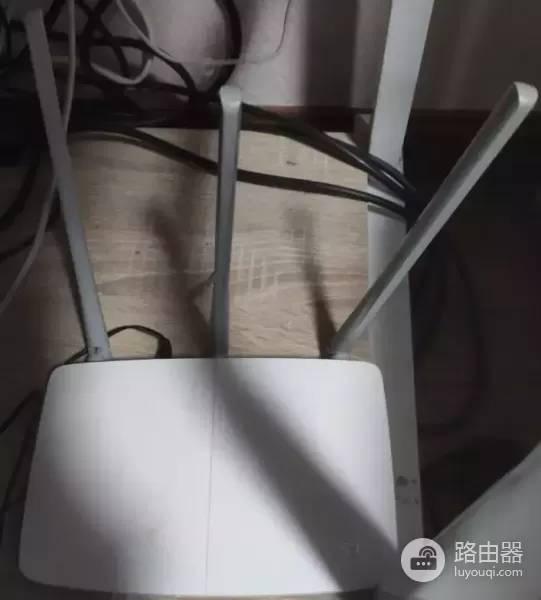

2、将中继无线路由器放在卧室。
主无线路由器配置：
WAN口连接通过有线网络连接上网配置。

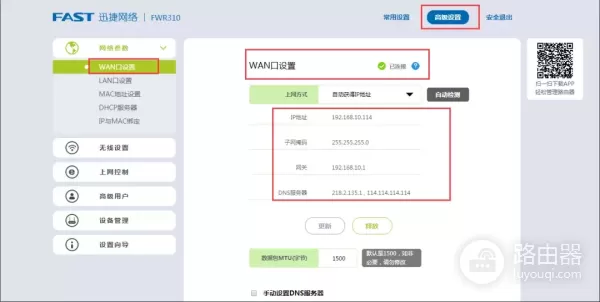

1、可以看到WAN口状态是已连接，可以获取到IP地址。

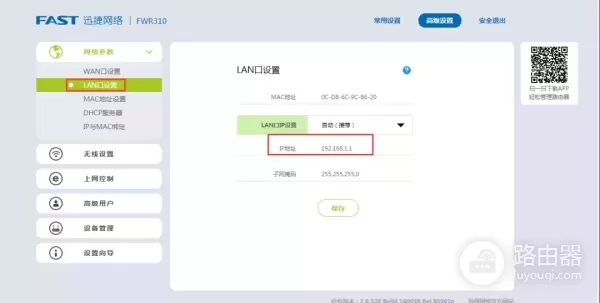

2、LAN口连接使用的默认配置。

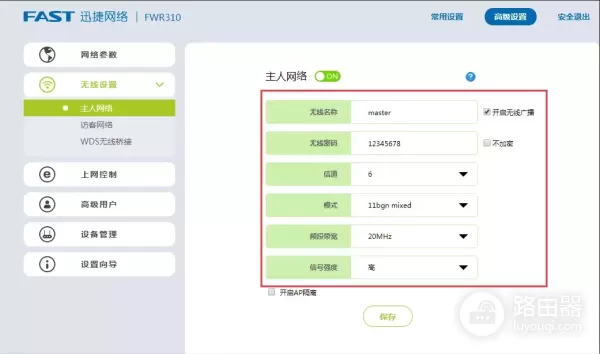

3、需要设置无线无称：master。
无线密码：12345678，不加密。
信道：6
模式：11bgn Mixed
频段带宽：20MHz
信号强度：高。
4、笔记本连接master信号，可以正常连接，也可以正常上网。
中继无线路由器设置：
到卧室，登录到中继无线路由器。

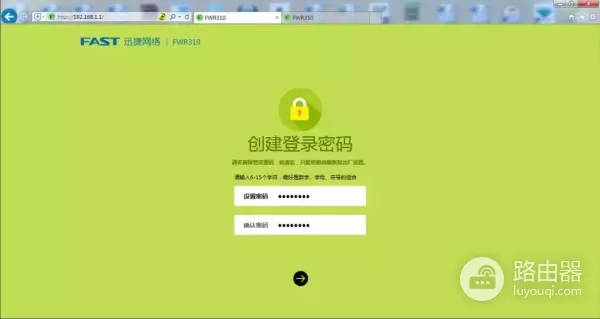

1、设置登录密码。

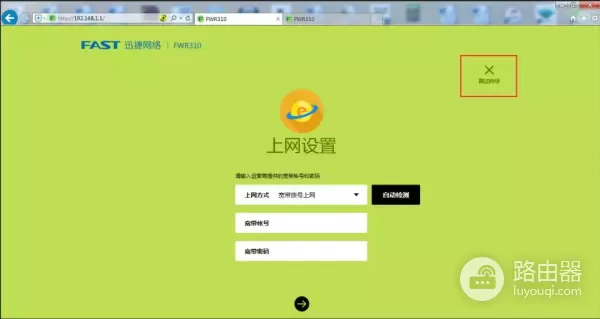

2、跳过向导。

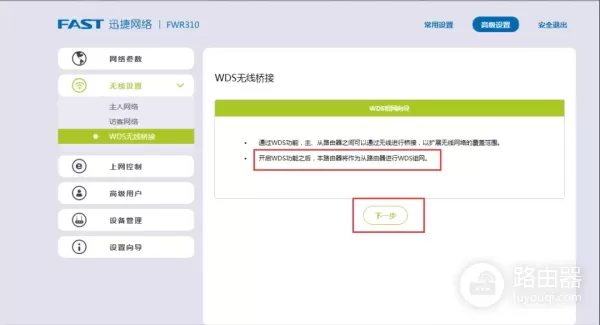

3、在无线设置中，找到WDS无线桥接
开启WDS功能之后，本路由器将作为从路由器进行WDS组网，从路由器的意思也就是当中继路由器使用。

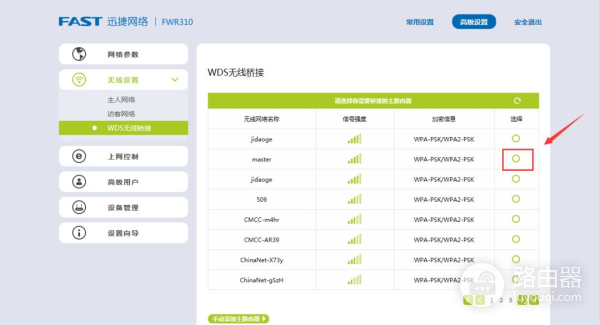

4、选择主路由器的无线信号，刚才我们设置的主路由器的wifi信号是master。
5、输入主路由器的wifi密码。

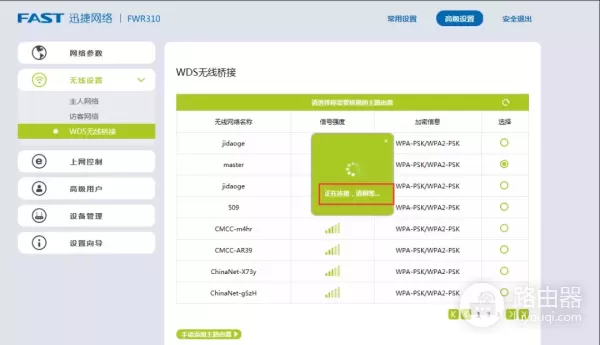

6、正在连接请稍候...

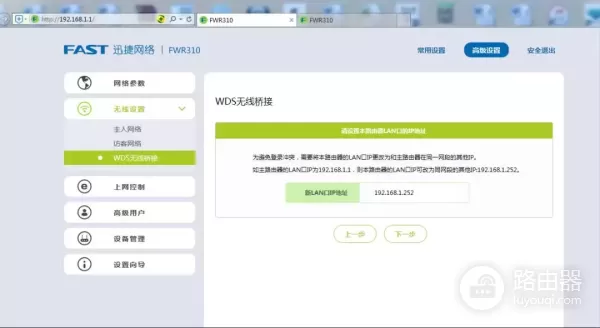

7、在连接主路由器，发现地址与主路由器冲突，relay路由器自动更改为192.168.1.252。

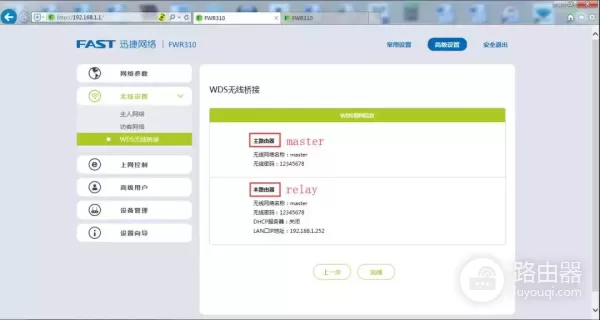

8、配置完成后，可以在relay路由器，看到master路由器的无线信号和密码，也可以看到relay本地路由器的无线信号和密码，而且自动将relay路由器的DHCP服务关闭。
设置完成后，可以看到中继路由器，同步了主路由器的SSID信号和密码。

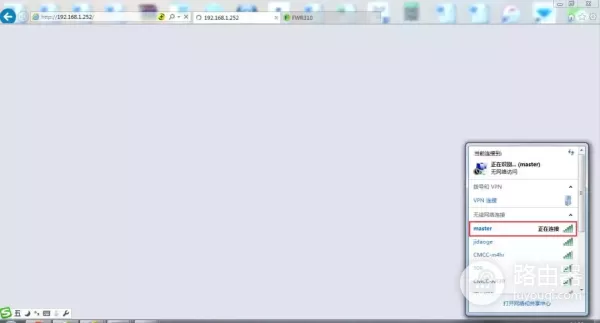

9、在卧室使用室笔记本自动连接到master信号，那笔记本连接的master信号，是连接到主路由器还是中继路由器呢？因为刚才配置完成后，主从路由器信号和密码都是一样的。

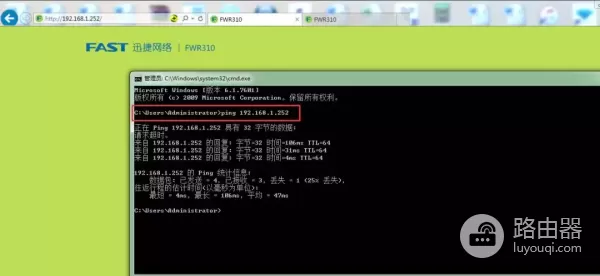

10、登录中继路由器，先ping 192.168.1.252中继路由器的IP地址，发现可以正常通信。

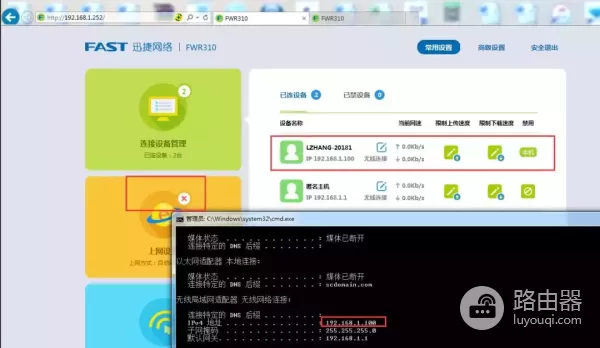

11、在中继路由器上，也可以看看上WAN口的Internet接口是断开的，红x，没有连接网线。也可以看到，笔记本名称和获取的IP地址，说明笔记本就是连接的中继路由器信号。

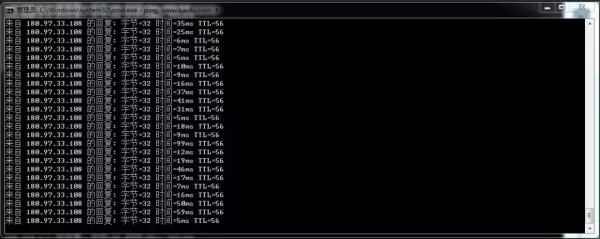

12，测试笔记本，也可以正常上网，说明WDS已经搭建成功。
03 中继路由器哪些信息可以透传到主路器
中继路由器是否可以透传客户端MAC地址到主路由器？客户端主机名是否可以通过中继路由器透传到主路由器呢？

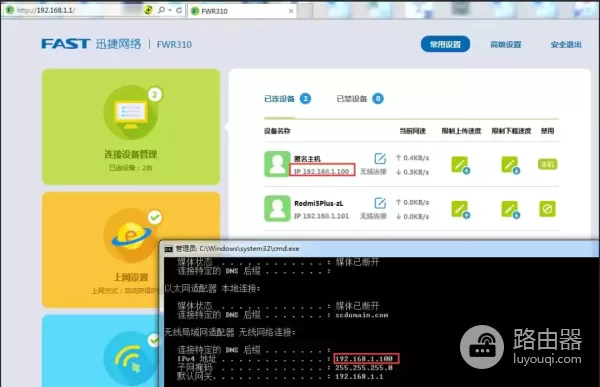

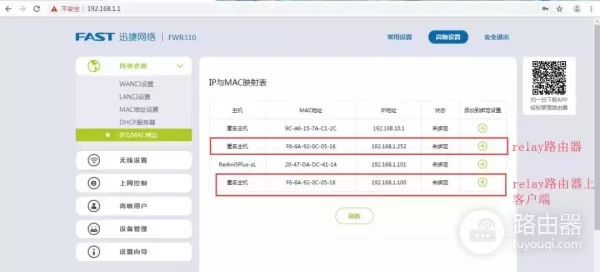

1、在主路由器，可以看中继路由器的获取的IP地址，也可以看到中继路由器上的客户端IP地址。
在主路由器查看到笔记本客户端IP地址是192.168.1.100，但是MAC地址，不是笔记本的MAC地址，而是中继路由器的LAN口的MAC地址。
无法透传MAC地址到主路由器。
而且192.168.1.100的主机名，显示的是匿名主机，所以无法透传主机名到主路由器。
2、在中继路由器上查看笔记本IP地址是192.168.1.100，MAC地址就是笔记本MAC地址。
刚才上面也讲到relay路由器的无线名称和密码可以设置不一样。
那我们来设置一下relay路由器的信号和密码。

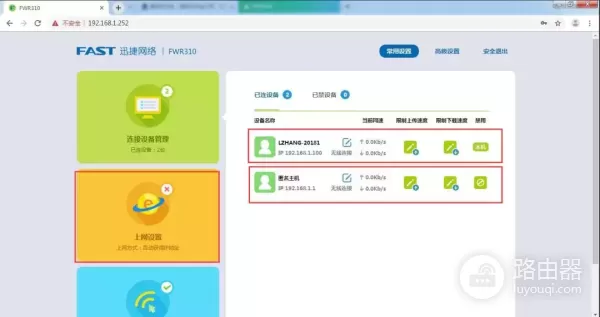

1、在relay路由器上可以看到一台电脑已经连接，还有一个是192.168.1.1的master路由器。

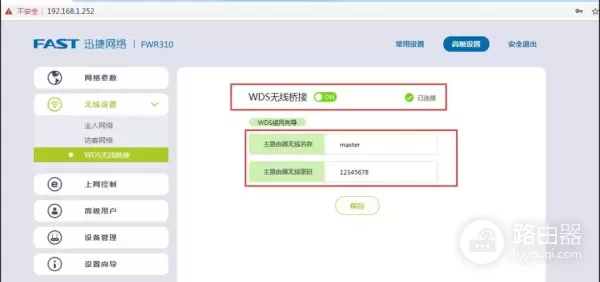

2、查看WDS桥接状态，是已连接。

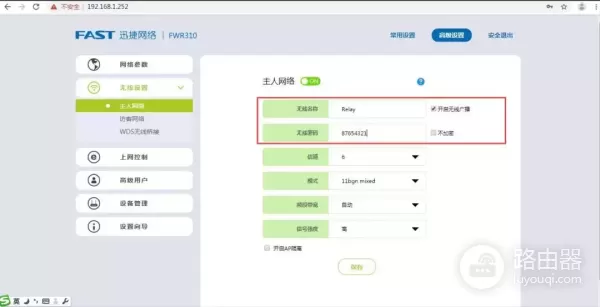

3、将relay的无线名称更改为Relay，无线密码设置为87654321，加密方式是无。

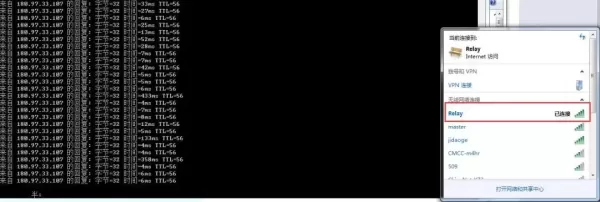

4、测试笔记本是否可以正常连接到Relay无线路由器。
5、无线笔记本连接到Relay时，可以正常上网。

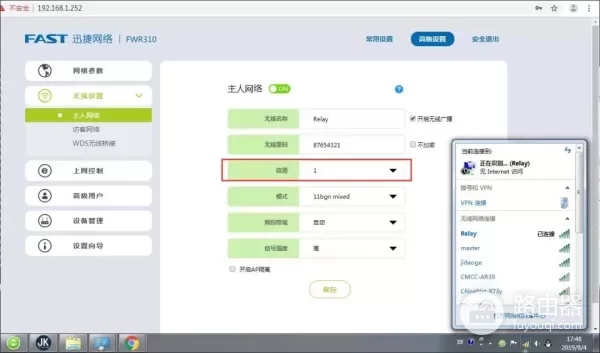

注意：如果将relay路由器的信道更换成为1，不和主路由器一样会是什么样呢？
信道不一样，是无法连接网络的。
