昨天跟大家分享了《华为路由器之BGP路由技术总结及配置命令！（上）》，没看的同学记得先点回去看一下哟~
三、BGP的配置实例

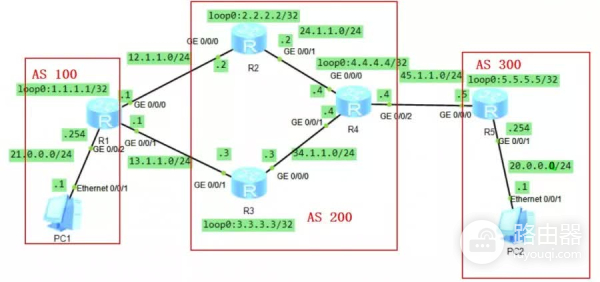

上面的BGP理论啰嗦了那么多，其实真正的配置倒很简单（这也符合网络的特色），来个实验图配置一下吧！网络拓扑如下：
01需求如下
1、AS 200内部使用OSPF协议使AS 200内部互通，并在AS 200内部各个路由器上都运行BGP协议（R1和R2、R3建立邻居关系，R4和R2、R3及R5建立邻居关系，），各个AS之间运行BGP协议。
2、分别在R1和R5使用BGP协议宣告21.0.0.0/24和20.0.0.0/24，使所有路由器学到这两条路由信息。
3、通过BGP的属性控制选路，实现PC 1→R1→R2→R4→R5→PC 2→R5→R4→R3→R2→R1→PC 1的路由通信。顺便将多个控制选路的方法测试一下。
4、在R2、R3和R4路由器上分别向BGP协议中注入本地的OSPF路由信息，使全网互通（虽然在第三个要求实现了控制路由选路，但是并不意味着PC1可以ping通任何一个路由器，比如R2）。
5、为了引出EBGP多跳的配置，尝试一下R1和R4直接建立对等体关系。
02开始配置
1、自行配置各个PC、路由器物理接口及loopback接口的ip地址（我是懒癌晚期患者，请多多担待），路由器IP配置参考：
sys
[R1]in g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.1.1.1 24
[R1-GigabitEthernet0/0/0]int loop 0
[R1-LoopBack0]ip add 1.1.1.1 32
2、配置AS 200内部的OSPF路由协议：
R2路由器配置如下：
[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 12.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]net 24.1.1.0 0.0.0.255
R3路由器配置如下（相应注释请参考R2）：
[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 13.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]net 34.1.1.0 0.0.0.255
R4路由器配置如下（相应注释请参考R2）：
[R4]ospf 1
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]net 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]net 24.1.1.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]net 34.1.1.0 0.0.0.255
3、开始配置BGP，使相应路由器为邻居关系：
R1配置如下：
[R1]bgp 100
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 12.1.1.2 as 200
[R1-bgp]peer 13.1.1.3 as 200
[R1-bgp]network 21.0.0.0 24
由于配置BGP时，很多重复性的命令，所以，没有特别不一样的配置时，就不写注释了
R2配置如下：
[R2]bgp 200
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 12.1.1.1 as 100
[R2-bgp]peer 4.4.4.4 as 200
[R2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R2-bgp]peer 4.4.4.4 next-hop-local
R3配置如下：
[R3]bgp 200
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 13.1.1.1 as 100
[R3-bgp]peer 4.4.4.4 as 200
[R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R3-bgp]peer 4.4.4.4 next-hop-local
R4配置如下：
[R4]bgp 200
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 2.2.2.2 as 200
[R4-bgp]peer 3.3.3.3 as 200
[R4-bgp]peer 2.2.2.2 next-hop-local
[R4-bgp]peer 3.3.3.3 next-hop-local
[R4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[R4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[R4-bgp]peer 45.1.1.5 as 300
R5配置如下：
[R5]bgp 300
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 45.1.1.4 as 200
[R5-bgp]network 20.0.0.0 24
现在BGP的邻居关系已经建立完成，可以通过以下命令查看：
[R1]dis bgp peer
BGP local router ID : 1.1.1.1
Local AS number : 100
Total number of peers : 2 Peers in established state : 2
Peer V AS MsgRcvd MsgSent OutQ Up/Down State Pre
fRcv
12.1.1.2 4 200 5 8 0 00:02:11 Established
1
13.1.1.3 4 200 7 10 0 00:04:34 Established
1
至此，PC 1已经可以和PC 2进行通信了，当然是BGP协议做的咯，但是现在除了非直连网段及AS 200内部路由器以外，也只有PC1和PC2可以通信，如PC1并不能ping通R2路由器。
4、开始做第三个需求，通过BGP的属性控制选路，实现PC 1→R1→R2→R4→R5→PC 2→R5→R4→R3→R2→R1→PC 1的路由通信。
先使用tracert命令查看PC1和PC2通信时的路由，看看都是经过哪个路由器。
PC1到达PC5所经过的路由器如下：
PC>tracert 20.0.0.1 #使用tracert命令进行查看
traceroute to 20.0.0.1, 8 hops max
(ICMP), press Ctrl+C to stop
1 21.0.0.254 <1 ms 16 ms 15 ms
2 12.1.1.2 16 ms 15 ms 16 ms
3 24.1.1.4 31 ms 32 ms 31 ms
4 45.1.1.5 31 ms 47 ms 31 ms
5 *20.0.0.1 31 ms 32 ms
PC5到达PC1所经过的路由器如下：
PC>tracert 21.0.0.1
traceroute to 21.0.0.1, 8 hops max
(ICMP), press Ctrl+C to stop
1 20.0.0.254 15 ms <1 ms 16 ms
2 45.1.1.4 16 ms 31 ms 16 ms
3 24.1.1.2 31 ms 31 ms 31 ms
4 12.1.1.1 47 ms 16 ms 47 ms
5 21.0.0.1 31 ms 31 ms 31 ms
来吧，开始配置选路问题（共三个方法可实现）：
实现方法1：修改Local-Perf属性来改变R3路由器的优先级
在R3路由器上配置如下：
[R3]route-policy lop permit node 10
Info: New Sequence of this List.
[R3-route-policy]APply local-preference 222
[R3-route-policy]quit
[R3]bgp 200
[R3-bgp]peer 4.4.4.4 route-policy lop export
[R3-bgp]quit
[R3]quitreset bgp all
此时再查看PC5到达PC1所经过的路由器，就发现中间不经过R2路由器，而经过了R3路由器到达的PC1，如下：
PC>tracert 21.0.0.1
traceroute to 21.0.0.1, 8 hops max
(ICMP), press Ctrl+C to stop
1 20.0.0.254 <1 ms 16 ms 16 ms
2 45.1.1.4 15 ms 16 ms 31 ms
3 34.1.1.3 31 ms 32 ms 31 ms
4 13.1.1.1 47 ms 31 ms 47 ms
5 *21.0.0.1 47 ms 31 ms
实现方法2：使用AS-PATH属性控制选路
为了还原最初走R2的效果，需要清除上一步R3路由器配置的Local-Perf属性，在R3路由器执行以下命令进行删除：
[R3]bgp 200
[R3-bgp]undo peer 4.4.4.4 route-policy lop export
删除后，稍等会可以自行查看，PC2和PC1时是否又恢复了走R2路由器而不走R3。
然后在R2路由器修改AS-PATH属性（就是让R2路由器在向R4路由器通告21.0.0.0网段时，告诉R4经过了好多区域，当然，这些区域是虚造出来的，这个区域数肯定比R3所经过的区域数多，所以R4就会选择走R3而不走R2，因为要走最优路径嘛）：
R2配置如下：
[R2]route-policy as permit node 10
Info: New Sequence of this List.
[R2-route-policy]apply as-path 123 123 123 add
[R2-route-policy]quit
[R2]bgp 200
[R2-bgp]peer 4.4.4.4 route-policy as export
[R2-bgp]quit
[R2]quitreset bgp all
现在在PC2再测试一下，会发现又开始走R3路由器了：
PC>tracert 21.0.0.1
traceroute to 21.0.0.1, 8 hops max
(ICMP), press Ctrl+C to stop
1 20.0.0.254 16 ms <1 ms 15 ms
2 45.1.1.4 32 ms 15 ms 31 ms
3 34.1.1.3 16 ms 31 ms 32 ms
4 13.1.1.1 31 ms 31 ms 31 ms
5 *21.0.0.1 47 ms 31 ms
实现方法3：使用MED属性控制选路
在一开始测试过，PC1去往PC5是经过R2路由器，而不是R3路由器，那么现在就增加R2路由器的MED属性并通告给R1路由器，使它经过R3路由器而不是R2路由器。
[R2]route-policy med permit node 10
Info: New Sequence of this List.
[R2-route-policy]apply cost + 500
[R2-route-policy]quit
[R2]bgp 200
[R2-bgp]peer 12.1.1.1 route-policy med export
[R2-bgp]quit
[R2]quitreset bgp all
在PC1测试一下：
PC>tracert 20.0.0.1
traceroute to 20.0.0.1, 8 hops max
(ICMP), press Ctrl+C to stop
1 21.0.0.254 16 ms <1 ms 16 ms
2 13.1.1.3 15 ms 16 ms 15 ms
3 34.1.1.4 47 ms 16 ms 16 ms
4 45.1.1.5 31 ms 31 ms 31 ms
5 *20.0.0.1 32 ms 31 ms
已经改走R3路由器了，说明配置生效，通过这三个选路的实现方法不难发现，BGP控制选路主要都是通过BGP属性值来调整完成的。BGP包含大量的属性，而这些属性直接影响着选路，所有BGP比IGP具有更强大的控制能力。
5、第四个需求：在R2、R3和R4路由器上分别向BGP协议中注入本地的OSPF路由信息，使全网互通。
R2路由器：
[R2]bgp 200
[R2-bgp]import-route ospf 1
其余路由器配置基本一致：
R3：
[R3]bgp 200[R3-bgp]import-route ospf 1
R4：
[R4]bgp 200[R4-bgp]import-route ospf 1
自行查看各路由器的路由条目验证吧！文章末尾有相关查看命令。
6、第五个需求：尝试一下R1和R4直接建立对等体关系。
R1配置如下：
[R1-bgp]bgp 100
[R1-bgp]peer 34.1.1.4 as 200
[R1-bgp]peer 34.1.1.4 ebgp-max-hop 2
R4配置如下
[R4]bgp 200
[R4-bgp]peer 13.1.1.1 as 100
[R4-bgp]peer 13.1.1.1 eb
[R4-bgp]peer 13.1.1.1 ebgp-max-hop 2
查看验证（可能需要等一会才可建立邻居成功，等待时间不会超过两分钟）
[R1-bgp]dis bgp peer
BGP local router ID : 1.1.1.1
Local AS number : 100
Total number of peers : 3 Peers in established state : 3
Peer V AS MsgRcvd MsgSent OutQ Up/Down State Pre
fRcv
12.1.1.2 4 200 27 38 0 00:17:49 Established
13.1.1.3 4 200 55 70 0 00:45:35 Established
34.1.1.4 4 200 12 13 0 00:00:02 Established
相关查看命令：
[R4]dis ip routing-table
[R4]dis ospf routing
[R4]dis bgp peer
[R1-bgp]dis bgp peer
四、配置总结
在配置过程中需要注意以下几点，以免出现错误：
1、在建立邻居关系，指定对端路由器地址前，务必保证可以ping通对端路由器。
2、AS内部建立BGP邻居关系时，最好指定对方的Loopback地址，但不要忘记更新源，参考命令：“ [R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0 ” 。
3、若在AS内部有一个以上的的路由器运行着BGP协议，对于AS内部来说，这也是IBGP协议，不要忘记更改下一跳的属性，也就是前面提到的“保证IBGP下一跳可达”，命令参考：“[R4-bgp]peer 2.2.2.2 next-hop-local”
4、前面说到，若在两个不同AS区域的路由器上建立邻居关系，哪怕这两个路由器是直连的，也要改变它的TTL值，目的是让路由器之间用来建立邻居关系的数据包，可以多经过几个路由器，再被丢弃。
因为虽然不同AS的路由器是直连的，只有一跳即可，但是由于指定的是对端路由器的loopback地址，loopback地址的网段肯定与路由器直连的网段不是同一个网段，路由器收到该数据包后就把它当成另一个路由器上的地址了。
所以在两个AS间建立邻居关系时，一定要改变它的跳数，IBGP之间建立邻居关系就不用改变TTL值了，因为在IBGP中，数据包的TTL值默认为255。改变TTL值的参考命令：“ [R1-bgp]peer 34.1.1.4 ebgp-max-hop 2 ”
这条命令，需要跳几下就把数值设置为几就行，可以比实际跳数大，但是不能比实际跳数小。
