吸顶式路由器无线组网

关于无线ap的应用，问的最多就是AP覆盖的组网方式，不同的应用场景会有不同的组网方式，本期我们一起来看下。

一、中小型的无线覆盖组网方式

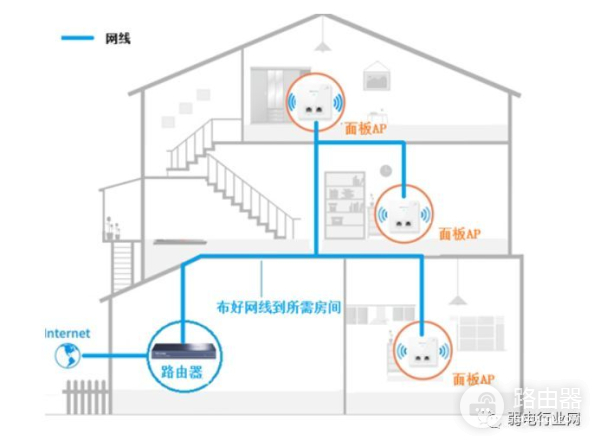

常规的无线AP覆盖主要是针对一些不大的地方进行网络覆盖，如下图所下，适合于一些书店、以及小型餐厅或者是别墅等等，这里面用到了一个AC路由器，使AP与宽带的发挥到最好的效果。

连接图如下：

什么是AC路由器？

AC路由器是路由器的一种。AC路由指路由带AC功能。

AC控制器是在无线覆盖中使用的，用来集中管理所有的AP，可以称为AP“管家”，它的职责是管理AP。路由器是一种网络设备，在很多的公司、企业、网吧，以及大型网络里面都会用到，用来数据通信。

二、大范围的无线覆盖

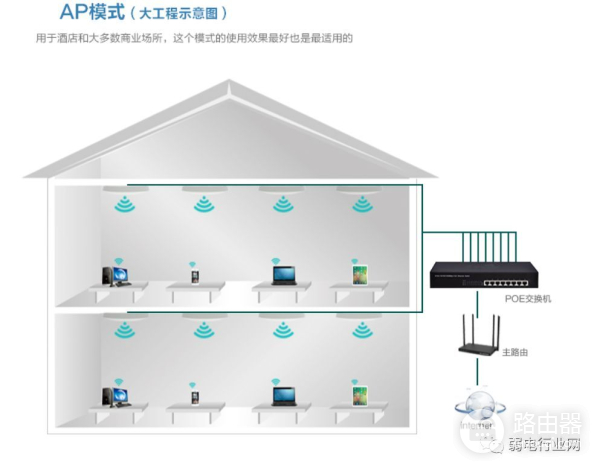

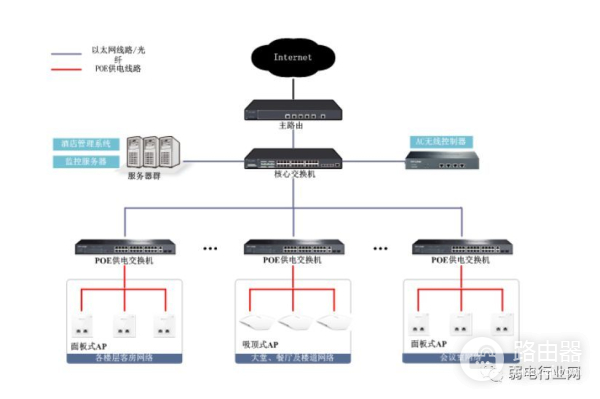

对于面积比较大的场所，例如酒店以及KTV，我们可以采用以下的组网方式进行无线覆盖，采用的是poe供电，用到了无线AC，AC具有统一管控无线AP的功能，能简化网络的管理和维护。

根据AP数量规划接入层POE交换机，这里面需要注意的是在选择poe交换机时，需要了解poe的供电标准，然后选择相应的poe交换机。

poe供电标准

确定受电端（AP或IPC）支持的供电协议（如802.3af、802.3at或是非标准PoE），交换机支持的PoE供电协议需要和受电终端一致。802.3af标准的PoE交换机单端口输出功率为15.4W，802.3at标准的PoE交换机单端口输入功率为30W，于对功率较大的受电设备，建议采用802.3at标准的PoE交换机。

三、案例：四层别墅如何无缝覆盖wifi、监控和IPTV？

别墅的网络覆盖项目，在实际中经常会遇到，也有很多朋友问到，关于多层别墅的网络无缝覆盖？我们以四层别墅为例，如何建无缝覆盖wifi、监控和IPTV？

对于四层别墅的网络，同时实现宽带上网和IPTV电视的需求，需要考虑两套布线系统，分别是网络布线和IPTV布线。宽带上网采用AC+AP的方式解决实现无缝漫游功能，IPTV采用交换机组网实现。

一、如何布线

光纤入户的位置作为网络的汇聚节点，放置一个小型的机柜，实现网络的接入；

层间布线：每层到汇聚点需要拉两根网线，分别用户传输宽带上网信号和IPTV电视信号；

楼层布线：每层需要一个弱电箱，用户放置交换机等网络设备，监控的网线、每个房间的网线、IPTV网线需要拉线到弱电箱；

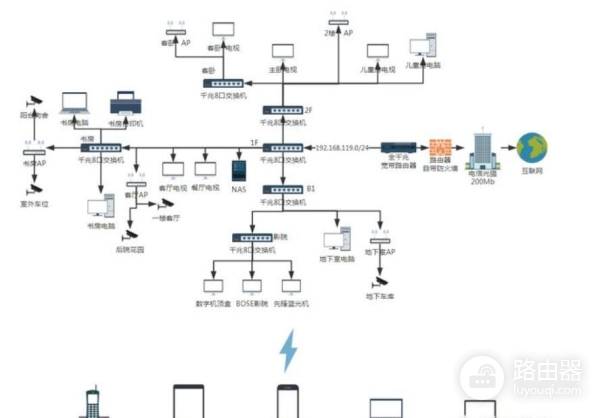

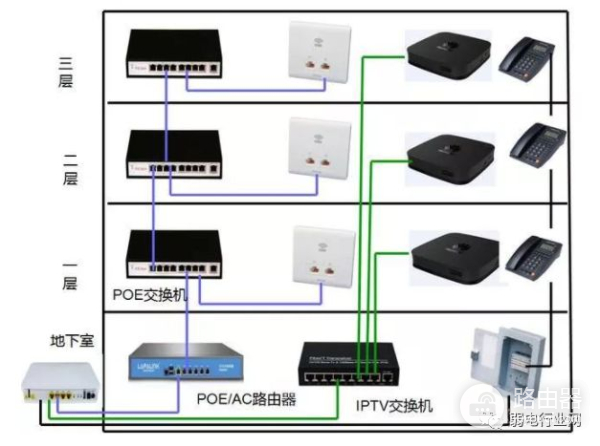

网络布线参考下图。

二、网络设备连接

1、需要的网络设备：千兆光猫、J1900软路由、楼层8口千兆交换机（多个，分别用于传输宽带信号和IPTV信号），AC管理器，AP面板或者吸顶AP（实现无线设备的接入和无缝漫游）；

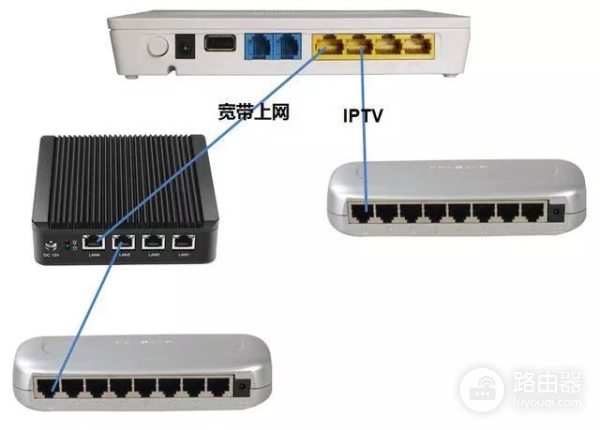

2、汇聚点设备：汇聚点设备软路由连接光猫，实现网络的出口，软路由连接一个8口的千兆交换机，楼层的交换机连接到该交换机，实现宽带上网；一个千兆8口交换机连接到光猫的IPTV端口，每个楼层的IPTV网线连接到该交换机上，实现IPTV电视的接入；

3、楼层设备的连接：每个楼层的弱电箱放置一个POE交换机，实现AP面板、吸顶AP的接入、监控摄像头的接入。

补充：

1、对于别墅等多层住宅的网络布线，需要考虑宽带上网和IPTV电视两套布线系统，当然如果酒店的话，可以考虑使用全光网一房一线方案。

2、IPTV电视使用交换机组网，因为大多数的IPTV采用了有线方式接入。

四、无线ap覆盖总结

在大型的无线组网中，使用AP无线覆盖主要是因为无线AP有着很多的优势：扩网灵活、覆盖面积广、易于管理等等。在大型无线组网时，需要用到数量众多的无线AP，在对这些大量的无线AP进行统一管理时，对AP进行设置是必不可少的，但要需要注意以下事项：

1、信号相互覆盖的无线AP不能使用相同的频道。

2、所有无线AP可以使用同一SSID。

3、所有无线AP使用同一网段的IP地址，并且处于同一VLAN中。

由于多个AP信号覆盖区域相互交叉重叠，因此，各个AP覆盖区域所占频道之间必须遵守一定的规范，邻近的相同频道之间不能相互覆盖，也就是说，相互覆盖区域的无线AP不能采用同一频道，事实上，只有1、6、11信道之间是完全没有干扰的。否则，会造成AP在信号传输时的相互干扰，从而降低AP的工作效率。在可用的11个频道中，仅有3个频道是完全不覆盖的，他们分别是频道1、频道6和频道11，利用这些频道作为多蜂窝覆盖是最合适的。用于实现无线漫游网络的无线AP必须使用同一网络名称（SSID），使用同一网段的IP地址，否则，无线客户端将无法实现漫游功能。

来源：弱电行业网
