一、路由器线路怎么插带图

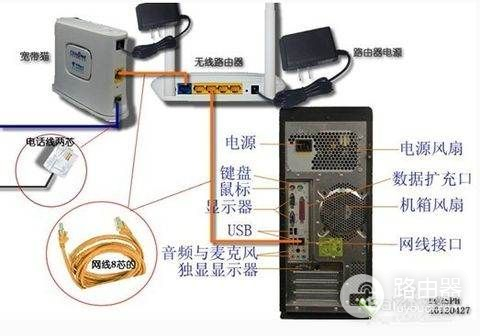

1、设备：首先得买一个TP-LINK（或D-LINK）路由器，70元左右，有一个WAN口和四个LAN口，另外需要准备两条的两端都钳有水晶头的网线，一条1米左右，另一条根据自己电脑定长度。
2、接法：把插到台式机的网线水晶头（另一端已接ADSL的）的接到路由器的WAN口上，用那另两条网线分别接到通电的路由器四个LAN口中的任意两个口，另外两端分别插到两台式机网卡上，即可，但前提是需要先设置好路由器。
3、设置IP：任意一台电脑，设置电脑IP，才可进入路由器设置，操作如下：右击网上邻居--属性--右键“本地连接”--属性--点击Internet协议（TCP/IP）--点击“属性”按纽，填写IP：192.168.1.12 （或）192.168.1.*（*代表2-254之间的某个数字，不能填1,否则同路由器本身冲突）填写完成后点，子网掩码，自动带出：255.255.255.0，不用做任何更改，网关：192.168.1.1（可填可不填），
设好后点击两次确定即可完成IP设置。（IP地址根据路由预设的IP不同，大多是192.168.1.1，也有192.168.0.1,具体看说明书)
4、路由器设置：（先进行第3步方可进行该操作）在刚刚设置的电脑桌面上双击IE浏览器，在地址栏上输入192.168.1.1，登入到路由器，输入用户名的密码：默认都是 admin (如果不是请查路由器说明书）。关闭“设置向导”，选择网络设置WAN，选择虚拟拨号PPPoE”，然后填上电信或网通给你的帐号和密码，保存即可完成设置，其他的不用设了，用默认的就行。至于路由器密码，可改可不改，随你。
经过上面的几步后，开机就不用拔号，直接上网了，其他几个口可接四个人上网，插上就能用。
二、路由器线怎么连接
路由器设置可以参考下面方法：
1.将宽带猫接出的或者入户网线插入到路由器WLAN接口中，然后在通过网线或者无线网络连接电脑，也可以直通过无线连接到手机。
2.使用电脑或者手机打开浏览器，在浏览器地址栏输入路由器管理页面地址，可以参考说明书查找，一般是192.168.1.1.
3.进入页面后，会提示输入管理账号，这个也需要在说明书上找到，一般账号密码均是admin。
4.点击设置向导，按页面提示设置宽带，如果使用账户密码拨号登录的，请选择pppoe拨号，并且输入宽带账号密码。如实直接联网的，请选择动态IP。
5.根据页面提示，勾选开启wifi网络，并且设置密码，完成后，点击下一步，设备自动重启即可。
三、路由器的线怎么插图解

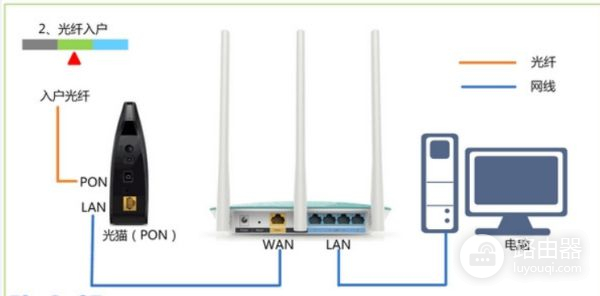

1、把从光猫的网口(LAN口)接出来的网线，插在路由器的WAN接口。
PS：如果你家里的宽带是一根入户的宽带网线，没有用到光猫，那么需要把入户的宽带网线，插在路由器的WAN接口。
2、从路由器任意一个LAN接口中接的网线，都可以插在电脑的网口上面。 如果是笔记本电脑，连接路由器的wifi信号即可，可以不用网线连接到路由器。
扩展资料
（1）、请各位新手、小白用户注意，在设置路由器上网的时候，是不需要电脑、手机可以上网的，建议你们一定要记住这一点。
因为设置路由器的时候，电脑/手机与你的路由器之间，是通过局域网进行通信的，所以即使电脑、手机没联网，也是可以对路由器进行设置的。
（2）、正确连接路由器、猫、电脑后，你还需要用电脑或者手机，打开路由器的设置页面，设置你的路由器连接宽带上网、设置wifi名称和wifi密码。只有当你完成所有的设置后，电脑、手机才能够通过你的路由器上网。
（3）、目前市面上有些无线路由器，具备WAN/LAN自适应功能，如荣耀路由2、荣耀分布式路由。
WAN/LAN自适应指的是，路由器上的接口，不区分WAN口、LAN口，光猫(宽带网线)、电脑可以插在路由器上任意一个接口。连接后，路由器会自动把连接猫(宽带网线)的这个接口作为：WAN接口，把其他接口作为LAN接口。
所以，对于支持WAN/LAN自适应的路由器来说，你在连接网线的时候，完全可以随意连接，不用担心网线会差错这个问题了。
