网络拓扑
网络拓扑如图1
客户环境
总部
286-E 做VPN服务器
外网IP 假设为9.9.9.9 内网ip段为192.168.3.0 255.255.255.0
分店1：NR266做客户端，且公司ERP放在分店1中。
内网网段为192.168.1.0 255.255.255.0
分店2：NR266做客户端，内网网段为192.168.2.0 255.255.255.0
同理分店3-6 都为266的客户端，网段从192.168.4.0-192.168.6.0
客户需求
1：分店和总部通过VPN能够互联。
2：所有分店和总部都可以访问在分店1中内网的ERP。
解决方法
一：总部286-E设置方法：
1：打开VPN服务功能（其他选项默认，无需更改）。
2：新建账号（首先配ERP所在的分店的账号）：
· 用户密码自定义。

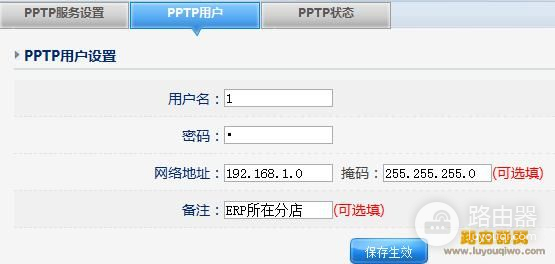

· 网络地址填写分店的内网网段，掩码就是分店用的，然后保存。如下图2
· 新建其他分店账号，网络地址填写分店的内网网段，掩码就是分店用的，然后保存。
注意：在前期网络规划时，各个分店和总部的内网网段不能一样，否则无法互通！
二：分店NR266上的设置：
1：ERP所在分店设置
· 使用VPN客户端，服务器地址填写总部的WAN口地址（本案例中为9.9.9.9）。
· 用户密码填写在总部286-E上分配的。
· 数据加密默认勾选，提高安全性，无需改动。
· NAT默认为勾选，但这里必须取消，否则会出现分店无法互联。
· 模式选择为企业模式。
· 接口选择默认的ALL。

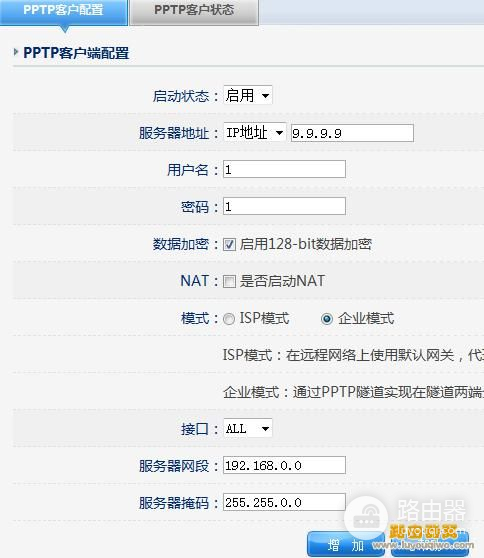

· 服务器网段：填写成192.168.0.0，子网掩码填写成255.255.0.0 （原因是这样就可以包含所有分店的内网，才可以互通）。如下图3
2：其他分店的配置参照上述配置，只是账号密码各自不同，其他一样。
这样就完成了此案例的VPN组网。
