一、RIP路由汇总介绍
前节回顾：
前一节，我给大家介绍了RIP协议的基本原理，距离矢量路由协议，RIP协议的不同版本差异性等。
本节引入：
本节给大家讲解RIP路由汇总，RIPV1手动验证，RIP手动路由汇总等。
1、 RIP V1的路由汇总
•路由聚合的原理是，同一个自然网段内的不同子网的路由在向外（其它网段）发送时聚合成一个网段的路由发送。
•RIP-1的协议报文中没有携带掩码信息，故RIP-1发布的就是自然掩码的路由。因此也不支持VLSM。
•在有类网络的边界自动汇总，并且不能关闭汇总。
PS：VLSM 可变长子网掩码
2、 RIP V2的路由汇总
•默认时在有类网络的边界自动汇总，但可以关闭汇总。
•undo summary关闭汇总。
•如果接口启用水平分割、毒性发转，则不进行汇总，除非使用 “summary always”命令。
二、案例引入
你是公司的网络工程师，现在公司的网络规模比较小，所以你选择使用RIPv2来作为动态路由协议。但是发现路由条目很多，本着优化路由操作的原则，你选择采用RIP的手动汇总来进行路由信息的控制和传递。
三、实验步骤
基本配置与IP编址

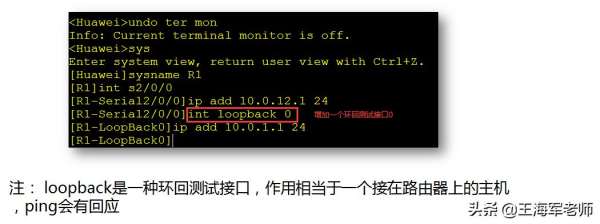

R1路由器的基本配置如下：
R2路由器的基本配置如下：
undo ter mon
system-view
[Huawei]sysname R2
[R2]interface s0/0/0
[R2-Serial2/0/0]ip address 10.0.12.2 24
[R2-Serial2/0/0]undo shut
[R2-Serial2/0/0]interface loopback 0
[R2-LoopBack0]ip addr 10.0.2.2 24
[R2-LoopBack0]int s2/0/1
[R2-Serial2/0/1]ip addr 10.0.23.2 24
[R2-Serial2/0/1]undo shut

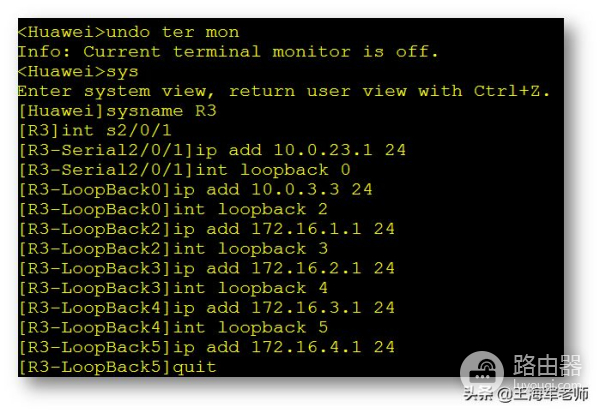

R3路由器的基本配置如下：

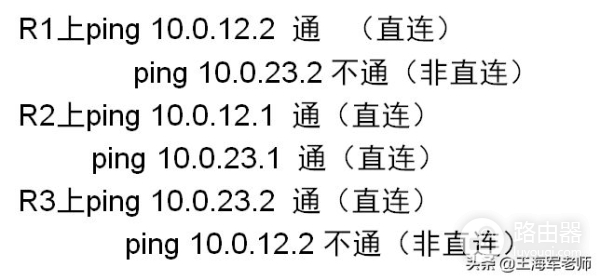

完成配置后，测试网络连通性
RIPv2协议配置

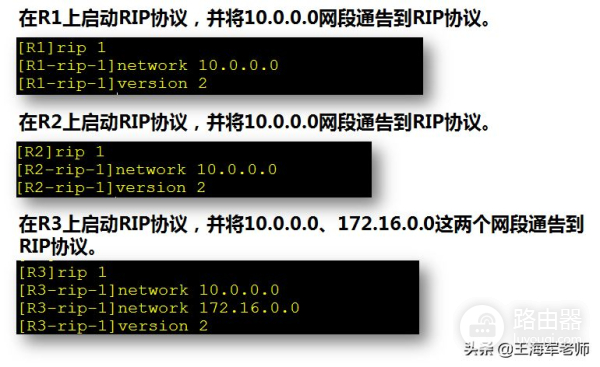

分别在R1、R2、R3路由器上启用RIPv2协议
RIPv1路由验证

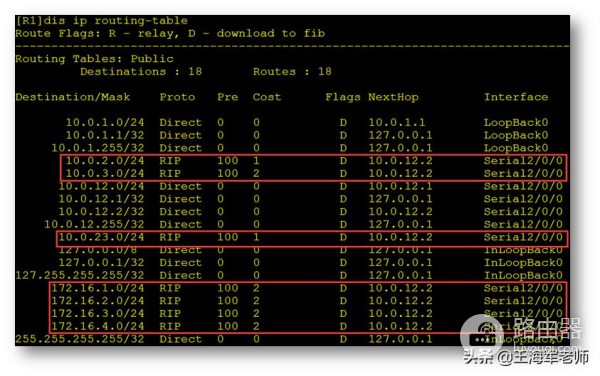

查看R1、R2和R3的路由表，确认各路由器已经学习到以下突出显示部分的RIP路由。
连通性测试

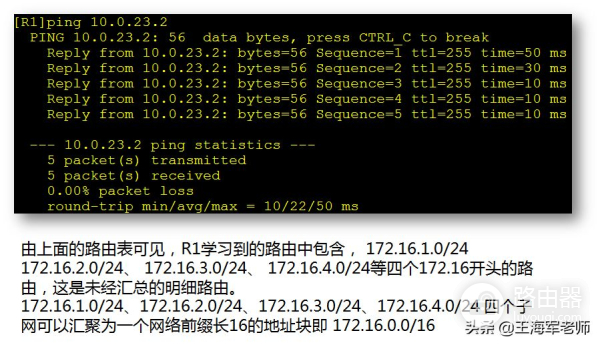

测试R1到10.0.23.1的连通性。R1与R3能够实现互通。

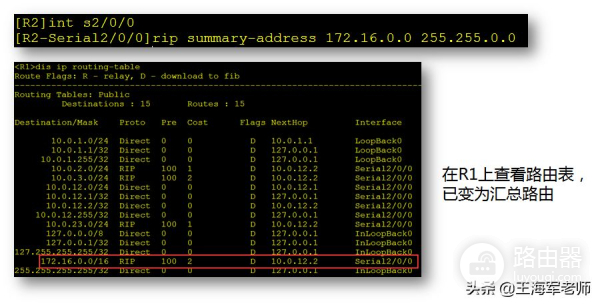

在R2上配置手动路由汇总
在R2接口S0/0/0下使用rip summary-address命令配置RIP手动汇总路由将172.16.1.0/24、172.16.2.0/24、172.16.3.0/24、172.16.4.0/24四条路由汇总成一条172.16.0.0/16的路由

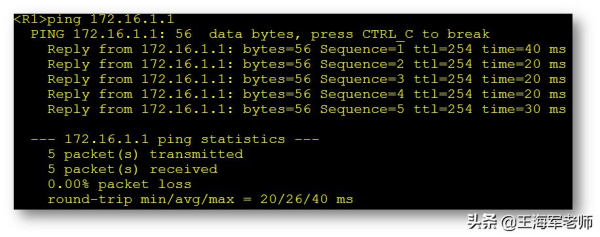

测试R1到172.16.1.1的连通性。
技能总结：
本讲重点学习了RIP路由汇总，RIPV1手动验证，RIP手动路由汇总等
这节课重点是学习RIP路由汇总，使用环回口来做虚拟主机测试使用，在三台路由上配置RIPV2路由协议并做手动路由汇总。
同学们要熟悉RIPV2路由协议的使用场景及命令语法。
课后练习（作业）：
请大家使用eNSP仿真软件规划多网段拓扑结构，进行全网段连通性测试。
同学们，下节课我们将学习RIP路由认证。
