小伙伴们，新年快乐！感谢大家一直陪伴着ewisetech，新的一年祝大家虎年吉祥、万事顺遂。

开工第一天，我们就简单看一款路由器吧。关于路由器，早期我们拆解过不少。而今天拆解的这款路由器尤为特别，首先它搭载自研芯片，部分评论称之为企业级路由下放到家用路由。那么究竟是怎么样一款路由呢？

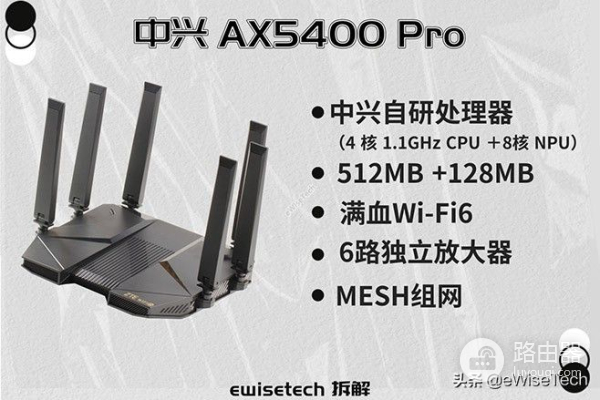

中兴 AX5400 Pro售价599，中兴的自研主芯片、真2500M自定义网口，信号强度优秀，加上全面的散热控制能力。使得在同等价位中算是脱颖而出。接下来便来拆解一探究竟。

拆解

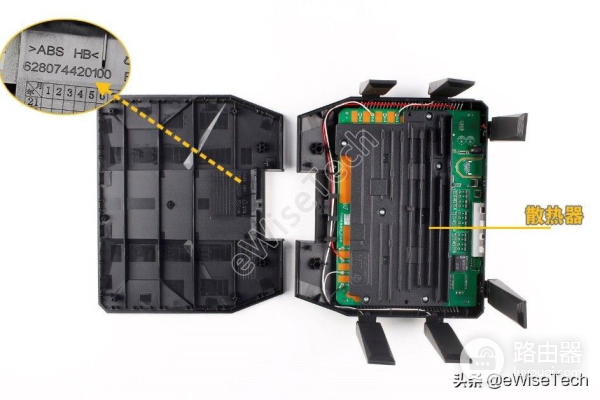

AX5400 Pro路由器外壳之间用卡扣方式固定，采用ABS阻燃塑料，阻燃等级HB。拆开后可以直接看见绿色PCB主板，硕大的铝制散热器用螺丝固定在主板上，6根天线通过6根RF同轴线连接主板。

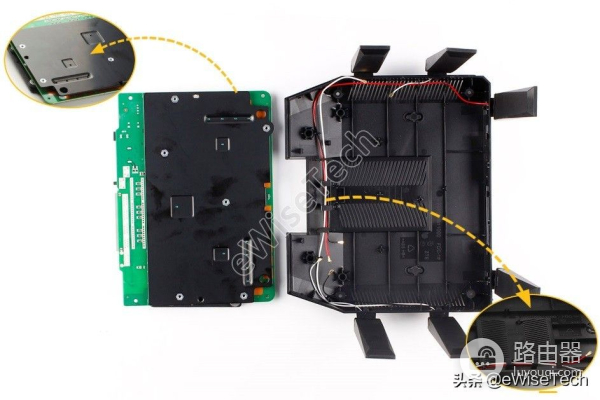

断开同轴连接线，拆下底部4颗螺丝，轻撬主板后取出主板。主板背面配有铝板，可以起到散热和增加配重的作用。底壳两侧和底部有大量散热孔，辅助散热，底壳四周有理线孔为固定6根RF同轴线。

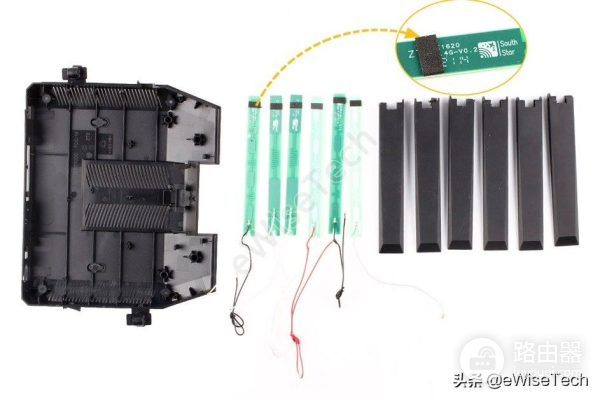

6根平板天线采用内扣方式固定在底壳周边，天线配有塑料转轴，支持水平360度、垂直180度旋转。取出天线罩内的6块来自South Star的PCB平板天线，在天线顶端还有泡棉保护。

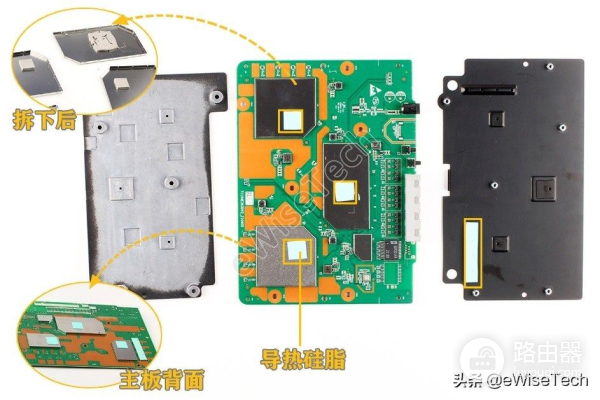

取下主板正反两面的铝制散热器和铝板，主板正反两面铝制散热器和铝板重量仅245克，两块颇有重量的金属在保证整机良好散热，同时保证整机的稳定性。在主板上可以看到正反面的金属屏蔽罩表面都贴有导热硅脂，然而在屏蔽罩拆下后内侧也贴有导热硅脂。

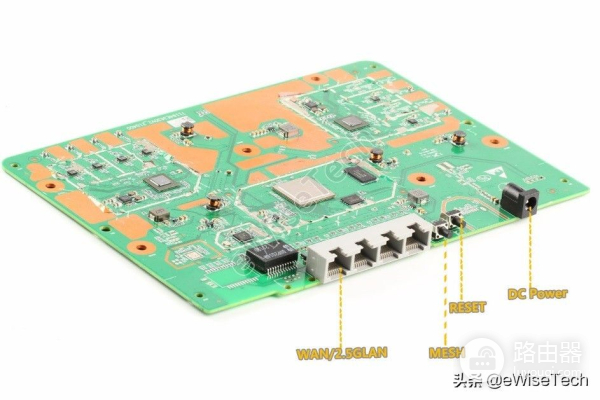

中兴AX5400 Pro主板集成4个灰色RJ45网口，左侧第1个网口支持WAN/2.5G盲插，该网口在作为2.5G LAN口连接时，WAN口将自动固定在第2个网口，速率为1000兆。

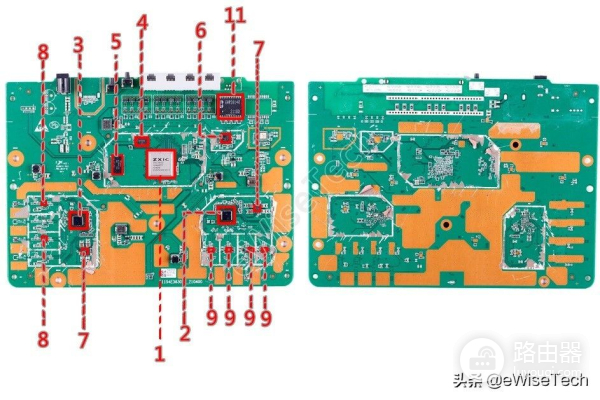

主板正的反面如下，小e标记了部分主要IC。

Sanechips-ZX279132-自研12核处理器

Qualcomm-QCN6024-5G芯片

Qualcomm-QCN6023-2.4G芯片

Winbond- -128MB Flash

SK Hynix- -RDC-512MB DRAM

MPS- -电源管理芯片

QORVO- -2.4G Wi-Fi6射频前端芯片

QORVO- -5G Wi-Fi6射频前端芯片

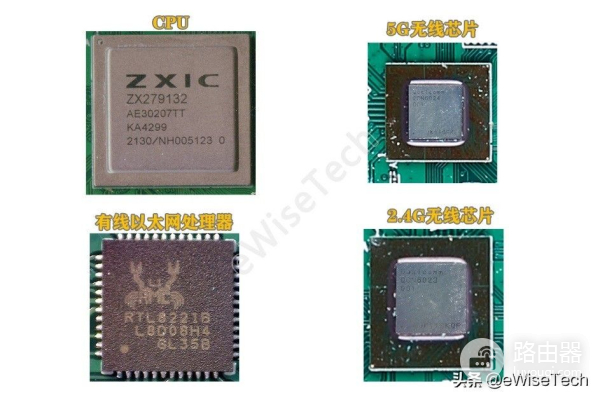

中兴AX5400 Pro主要卖点便是CPU是采用中兴自研的14nm制程芯片（型号ZX279132）；在拆解分析之后我们得到了更多的芯片信息。

如：AX5400 Pro有线以太网处理器使用台湾RealTek RTL8221B, 这是一个高度集成的以太网PHY收发器。5G无线芯片与2.4G无线芯片分别采用高通的QCN6024和QCN6023，其中QCN6024是完整的无线芯片，不像QCN5054那样只是RF芯片，可以单独当作无线网卡来用的。只需要一条PCIE就可以跟其它SOC传输数据。
